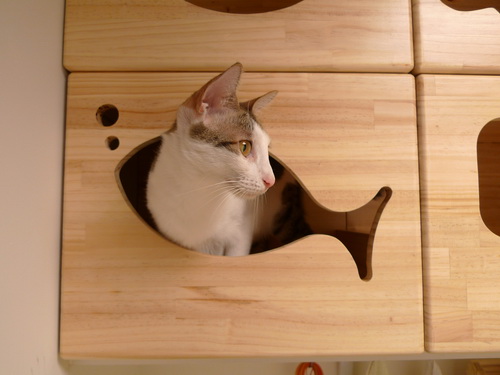

感謝一位貓友的建議,她稱我們的壁掛式貓屋叫"貓格窩",我覺得這個名稱相當貼切,所以決定從善如流.

花了三個星期,老公終於完成他理想中的貓格窩,成品雖如預期的結果,過程卻比想像中的複雜及辛苦,此次完成之後,他將不再重覆採用這種作法,所以這種型式的貓格窩將成為私家珍藏版.


此版貓窩比較先前的版本有三個不同之處:
一、窩蓋及底座掀合處,由原本的金屬鉸鍊改為指榫鉸鍊.

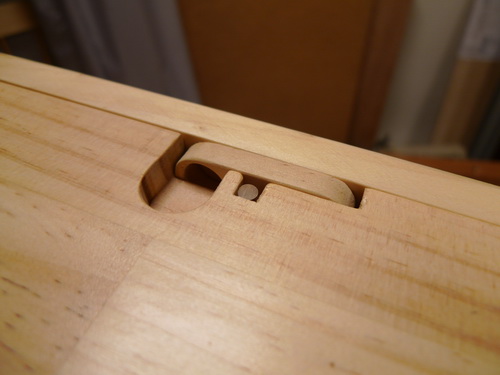

二、貓蓋的開口由金屬箱扣改為木結構,除了以壓克力棒為轉軸的軸心外,整組貓窩完全沒有用到一根釘子及螺絲.

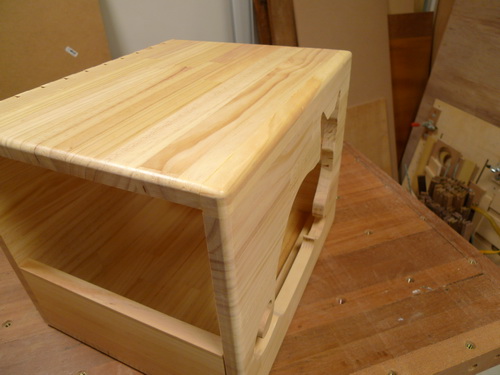

三、貓蓋的邊緣將直角修成圓角,看起來更為圓潤,同時也提高貓咪使用的安全度.



這些看似不起眼的改變,卻耗費相當多的時間,因為同時間製作十組貓格窩,所有規格必須統一而且精準,許多步驟需準確調校並製作治具,一旦某個環節出錯,製程就得重來.

困難度最高的部份就是指榫鉸鍊的製作.

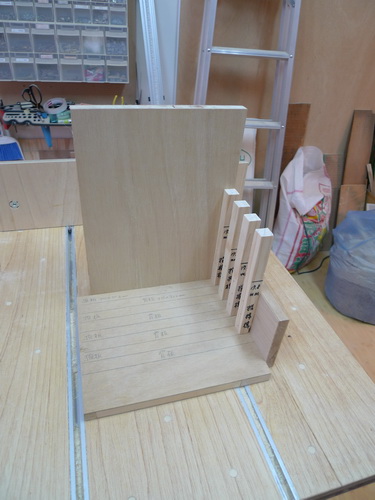

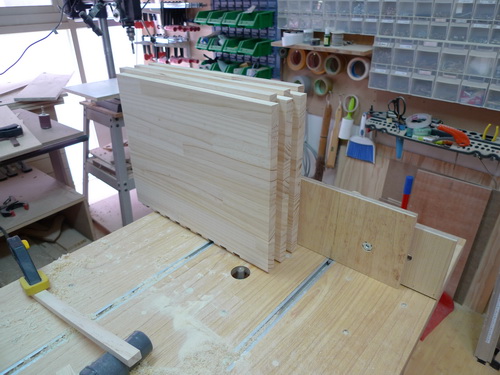

為了做出準確與成對的指榫鉸鍊,就得做一個治具來因應,將貓窩頂板及背版交錯放入治具.以取得固定的錯位

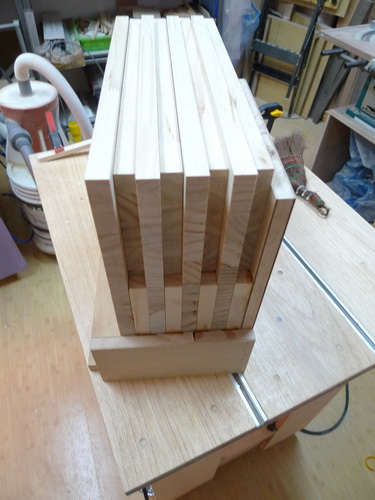

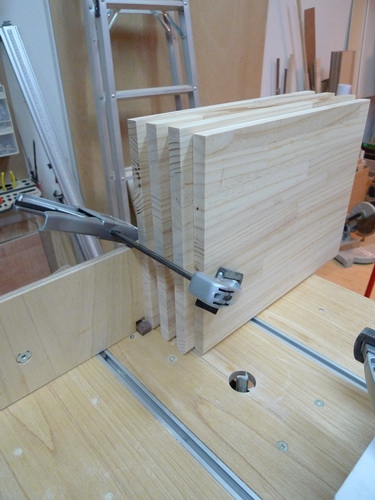

將堆疊的板材取出並固定於銑削台的推板上

依序銑出所需的榫槽.

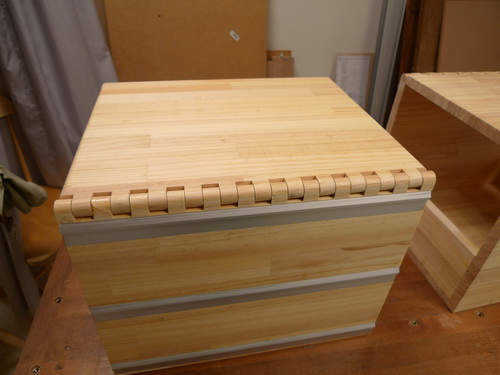

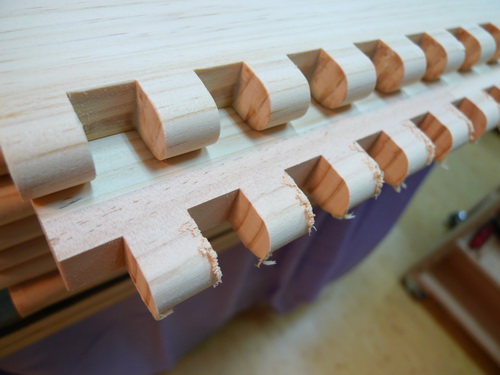

銑削後的半成品.

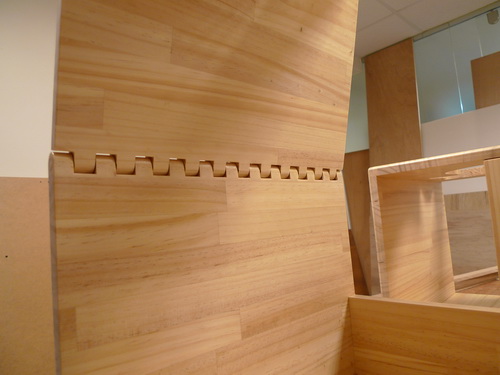

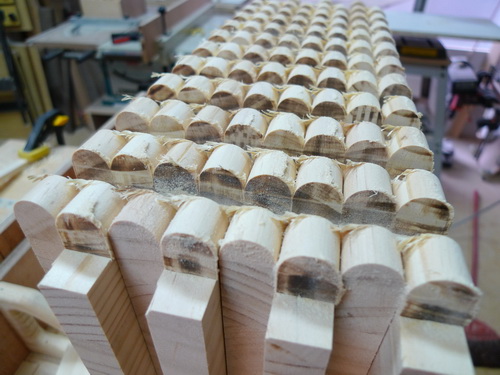

接著修整指榫,這個步驟非常耗時,只能以耐心來完成瑣碎的工作.

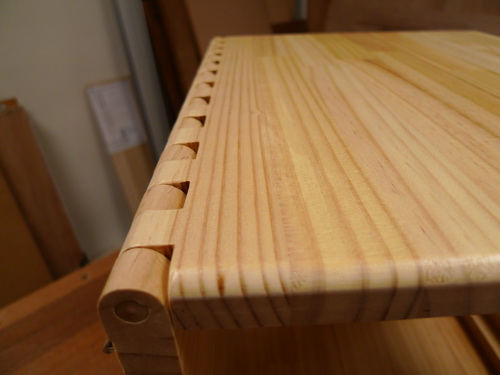

最後將貓窩頂板及背版結合,在左右兩側鑽洞,插入壓克力棒作為軸心.軸孔要定位準確,如果位置偏移,將會影響轉軸的活動,初做時還吃了不少苦頭,因缺了準頭而造成指榫斷裂.耗費不少材料

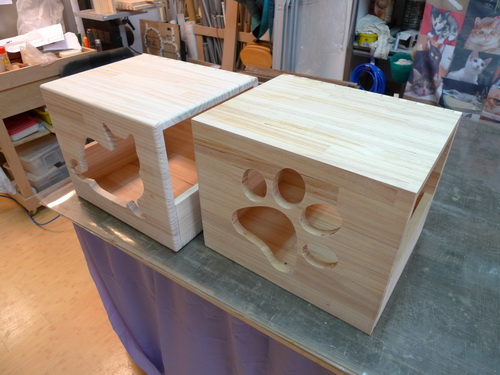

完成新的貓格窩後,老公的木作技巧及經驗又增進不少.




一個無意中的發想,衍生出貓窩壁掛的創意,從構想到成形,使用再改良,投注不少心血,所以我們為壁掛式貓窩申請了專利註冊,以保護自己的原創.
